DIN 912

Posted on
Post Views: 36

DIN 912 е стандарт за винтове с цилиндрична глава и вътрешен шестостен (имбусни болтове). Той определя точните размери, класове на якост, материали и допуски, за да се гарантира надеждност и съвместимост в машиностроенето и индустрията

Основни изисквания на DIN 912
Тип: Винтове с цилиндрична глава и вътрешен шестостен (Hexagon socket head cap screws).

Диаметри на резбата: От M1.6 до M64.

Материали:

Стомана (класове якост 8.8, 10.9, 12.9)

Неръждаема стомана (A2, A4)

Резба: метрична, съгласно DIN 13 и ISO 965.

Клас точност: А (висока прецизност).

Покрития: оксидирани, поцинковани, неръждаеми.

Приложение: машиностроене, ремонт на оборудване, конструкции

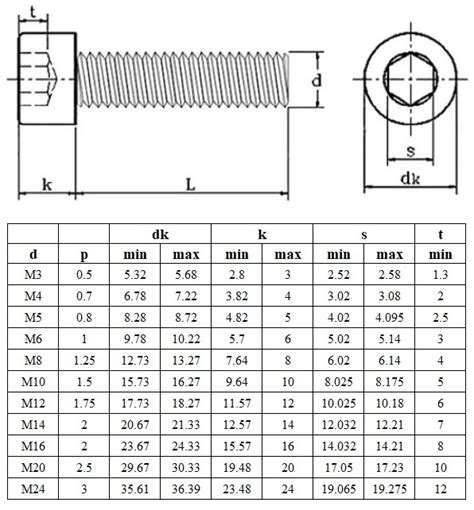

Таблица с основни размери (DIN 912)

Номинален диаметър (d) Стъпка на резба (P) Диаметър на глава (dk) макс. Височина на глава (k) Размер на шестостен (s)
M1.6 0.35 mm 3.0 mm 1.6 mm 1.3 mm
M2 0.4 mm 3.8 mm 2.0 mm 1.5 mm
M2.5 0.45 mm 4.5 mm 2.5 mm 2.0 mm
M3 0.5 mm 5.5 mm 3.0 mm 2.5 mm
M4 0.7 mm 7.0 mm 4.0 mm 3.0 mm
M5 0.8 mm 8.5 mm 5.0 mm 4.0 mm
M6 1.0 mm 10.0 mm 6.0 mm 5.0 mm
M8 1.25 mm 13.0 mm 8.0 mm 6.0 mm
M10 1.5 mm 16.0 mm 10.0 mm 8.0 mm
M12 1.75 mm 18.0 mm 12.0 mm 10.0 mm
M16 2.0 mm 24.0 mm 16.0 mm 14.0 mm
M20 2.5 mm 30.0 mm 20.0 mm 17.0 mm
M24 3.0 mm 36.0 mm 24.0 mm 19.0 mm
M30 3.5 mm 45.0 mm 30.0 mm 22.0 mm
M36 4.0 mm 54.0 mm 36.0 mm 27.0 mm
M42 4.5 mm 63.0 mm 42.0 mm 32.0 mm
M48 5.0 mm 72.0 mm 48.0 mm 36.0 mm
M56 5.5 mm 84.0 mm 56.0 mm 41.0 mm
M64 6.0 mm 96.0 mm 64.0 mm 46.0 mm

⚙️ Допълнителни изисквания

  • Класове якост: 8.8, 10.9, 12.9 (стомана); A2, A4 (неръждаема стомана).
  • Резба: метрична ISO, допуски 6g или 5g6g.
  • Покрития: оксидирани, поцинковани, никелирани.
  • Еквивалентни стандарти: ISO 4762, CSN 021143, PN 82302, UNI 5931.

Основни класове на якост за DIN 912

  • Клас 8.8
    • Материал: въглеродна стомана, закалена и темперирана
    • Якост на опън: ~800 MPa
    • Граница на провлачване: ~640 MPa
    • Подходящ за стандартни машиностроителни приложения
  • Клас 10.9
    • Материал: легирана стомана, закалена и темперирана
    • Якост на опън: ~1000 MPa
    • Граница на провлачване: ~900 MPa
    • Използва се при по-високи натоварвания и динамични конструкции
  • Клас 12.9
    • Материал: високоякостна легирана стомана
    • Якост на опън: ~1200 MPa
    • Граница на провлачване: ~1080 MPa
    • Най-здравият клас, използван в прецизни машини, автомобилостроене и тежки конструкции

Неръждаема стомана (A2, A4)

  • Якост по-ниска от клас 8.8 (~500–700 MPa)
  • Отлична корозионна устойчивост
  • Подходящи за външни условия и химически среди
Клас якост Якост на опън (Rm) Граница на провлачване (Re) Твърдост (HB) Приложение
8.8 ~800 MPa ~640 MPa 255 HB Общи машиностроителни приложения
10.9 ~1000 MPa ~900 MPa 320 HB Високо натоварени конструкции
12.9 ~1200 MPa ~1080 MPa 390 HB Прецизни машини, автомобилостроене
A2/A4 ~500–700 MPa ~210–450 MPa 200 HB Корозионна устойчивост, външни условия
